Estructura Aluminio Suelo Plano 10 Paneles
Modelo: Suelo Plano 10 Paneles- SKU: ELEKEST044
- Fabricante: Eleksol
Especificaciones
Descripción del producto

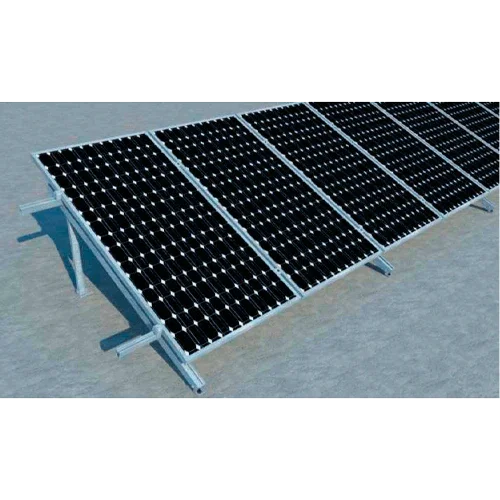

La Estructura Aluminio Suelo Plano 10 Paneles está pensada para montar una fila continua de diez módulos fotovoltaicos en superficies planas con total seguridad y eficiencia. Su construcción en aluminio anodizado y tornillería de acero inoxidable ofrece alta resistencia a la corrosión, montaje ágil y estabilidad estructural, mientras la inclinación 15º/20º/30º optimiza el ángulo solar y reduce sombreados entre filas.

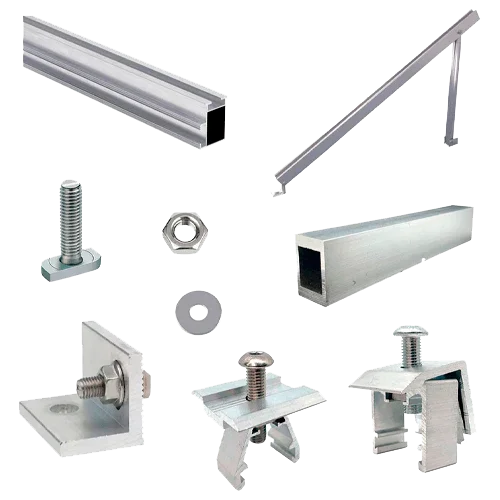

Características principales
- Capacidad: 10 módulos con marco de 30–35 mm (landscape recomendado; admite portrait).
- Perfiles con carril tipo 47×37 mm y canal para tornillo de martillo M8.
- Ángulos disponibles: 15º, 20º o 30º mediante juego de patas intercambiables.
- Anclaje a soporte con pernos M10 (químicos o de expansión) en losa/cubierta plana.
- Tornillería inoxidable A2/A4; puntos de equipotencialidad para toma de tierra.
- Conectores de carril repartidos para continuidad estructural y reparto homogéneo de cargas.
Ventajas o beneficios
- Montaje rápido y preciso gracias a carriles continuos, conectores optimizados y grapas universales.
- Rendimiento superior al asegurar el ángulo de trabajo óptimo durante todo el año.
- Alta rigidez frente a viento y nieve por continuidad de perfil y apoyos dimensionados.
- Durabilidad elevada en entornos marinos e industriales (aluminio anodizado + inox).
- Mantenimiento mínimo: inspección visual y reapriete anual.
Finalidad o aplicaciones
Indicada para instalaciones residenciales, comerciales e industriales en azoteas técnicas, cubiertas planas transitables y losas de hormigón. Adecuada para autoconsumo y campos solares modulares que exigen fiabilidad, estandarización y facilidad de mantenimiento.
Especificaciones técnicas
| Compatibilidad de módulo | Marco 30–35 mm; largo típico 1750–2400 mm |
| Inclinación | Fija 15º / 20º / 30º |
| Materiales | Perfiles de aluminio anodizado; tornillería inox A2/A4 |
| Anclaje a soporte | Pernos M10 (químicos o expansión) sobre losa/cubierta plana |
| Orientación de módulos | Landscape recomendado; portrait compatible |
| Carril | Perfil 47×37 mm con canal para M8 y guiado de cables |
Compatibilidades
Compatible con grapas finales e intermedias 30/35 mm, conectores de carril, clips/kit de puesta a tierra, pasacables UV, protectores EPDM bajo carril y canaletas/cestas de cableado para tramos largos. Respetar la separación entre filas según la inclinación y la altura del borde superior del módulo para evitar sombras.
Estructura Aluminio Suelo Plano 10 Paneles garantiza un montaje limpio y profesional, optimiza el espacio disponible y mejora la eficiencia global de tu instalación fotovoltaica.
