Estructura Aluminio Coplanar Chapa 1 Panel con Microrail
Modelo: Cubierta Metálica Microrail 1 Paneles- SKU: ELEKEST033
- Fabricante: Eleksol
Especificaciones
Descripción del producto
La Estructura Aluminio Coplanar Chapa 1 Panel con Microrail es un sistema coplanar “rail-less” diseñado para instalar un módulo fotovoltaico sobre cubiertas metálicas grecadas o panel sándwich de forma rápida, segura y estanca. Al prescindir del carril continuo, el microrail reduce peso, piezas y tiempos de montaje, manteniendo la rigidez necesaria gracias a la fijación directa en la cresta con tornillos autotaladrantes HEX AN16 y arandela EPDM. Es una solución profesional para naves industriales, agrícolas y comerciales que requieren fiabilidad estructural y mínima intrusión en la chapa.
Características principales
- Sistema coplanar con microrail “sin carril”: menor peso y logística simplificada.

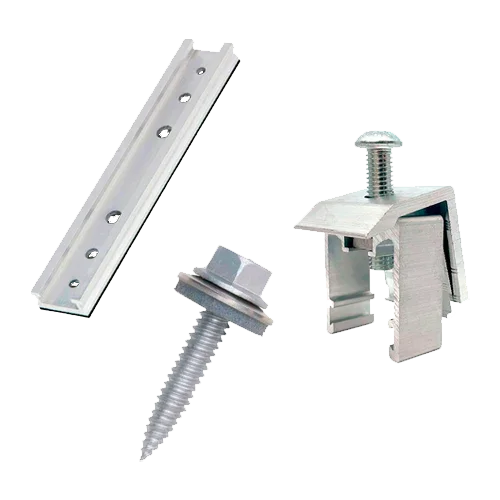

- Fijación directa a la cresta de la greca con tornillos HEX AN16 + EPDM.
- Compatibilidad con marcos de módulo 30–35 mm mediante grapas final e intermedia.
- Materiales anticorrosión: aluminio EN AW-6082 e inox A2/A4.
- Resistencia de proyecto: viento hasta 150 km/h y nieve hasta 40 kg/m² (según cálculo).
Ventajas o beneficios
- Instalación más rápida al eliminar el carril continuo y reducir perforaciones.
- Integración estética: el módulo queda coplanar con la cubierta metálica.
- Estanqueidad fiable gracias a las arandelas EPDM en cada fijación.
- Mantenimiento mínimo: reapriete anual y revisión visual de sellados.
- Menor coste logístico: menos perfiles, menos cortes y mejor aprovechamiento del transporte.
Finalidad o aplicaciones
Adecuada para cubiertas metálicas de naves industriales, agrícolas y C&I con pendiente ≤ 30°. Recomendada para proyectos donde el tiempo de instalación y el control de penetraciones en cubierta sean críticos, sin renunciar a la durabilidad ni a la seguridad estructural.
Especificaciones técnicas
| Tipo | Coplanar “rail-less” con microrail |
| Fijación a chapa | En cresta con tornillos autotaladrantes HEX AN16 + EPDM |
| Compatibilidad del módulo | Marco 30–35 mm; orientación landscape recomendada |
| Soportes por módulo | 4 (mín.): 2 por cada borde largo |
| Materiales | Aluminio EN AW-6082; tornillería inox A2/A4 |
| Pares de apriete | 13–15 Nm (HEX a chapa); 9–10 Nm (grapas) |
| Condiciones de proyecto | Viento ≤ 150 km/h; nieve ≤ 40 kg/m² (dimensionar anclajes) |
Compatibilidades
Grapas finales e intermedias 30/35 mm, clips de puesta a tierra por módulo, pasacables y bridas UV. Usar siempre cinta/aros EPDM bajo cada fijación a la chapa y verificar la continuidad equipotencial de la fila.
Estructura Aluminio Coplanar Chapa 1 Panel con Microrail es la opción ideal para un montaje limpio, estanco y duradero, maximizando la eficiencia del tiempo de instalación y la estética de la cubierta metálica.
